使用歐姆龍可編程控制器編程軟件CX-程序員簡介

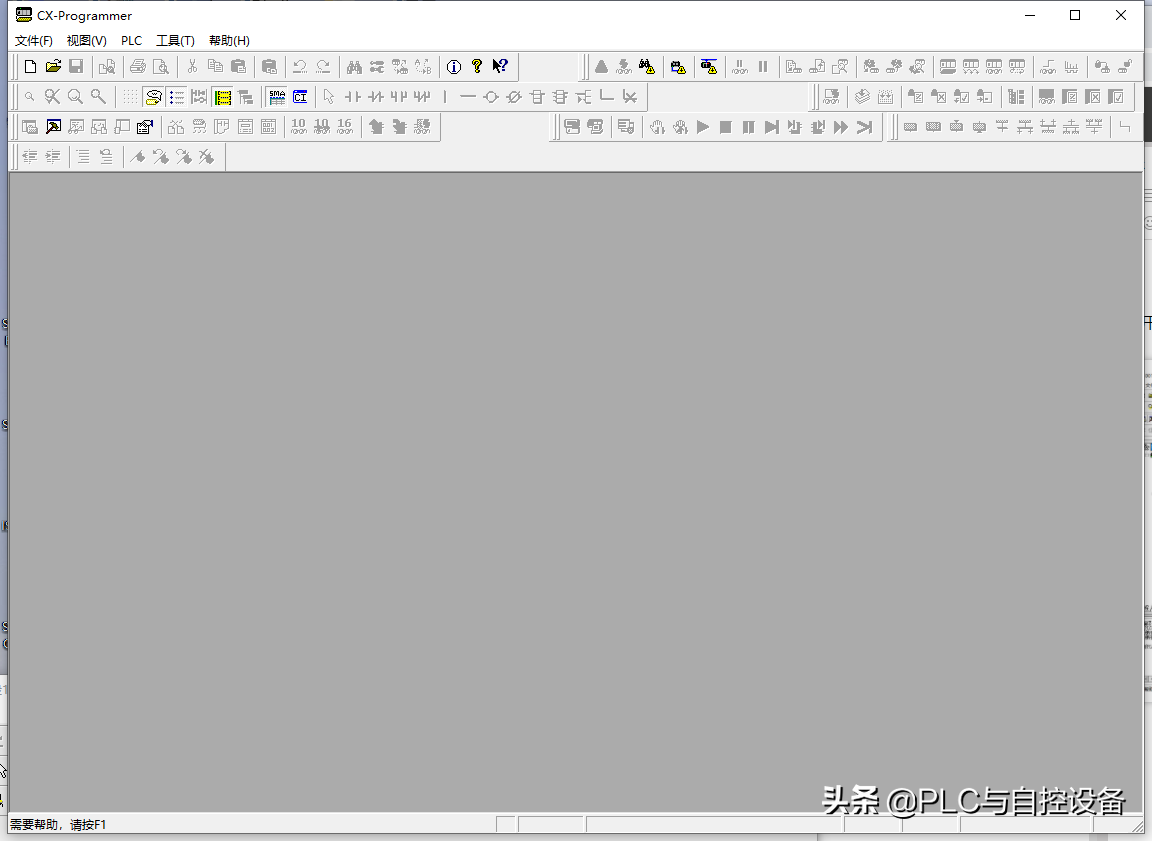

我們打開歐姆龍CX-P軟件，顯示如下圖。整體感覺清爽簡約，但功能很強大。
軟件屏幕從上到下分為標題欄、菜單欄、工具欄、工程編程窗口和底部信息欄。
我們點擊工具欄上的。
圖標，可以新建一個項目；單擊工具欄中的。
圖標，您可以打開一個舊項目。工具欄圖標的功能，只需將鼠標放在圖標上即可提示具體的中文信息。
創建和打開項目的第二種方法是：單擊菜單欄中的文件選擇新建或打開。
構建和打開項目的第三種方法是使用快捷鍵“ctrl n”和“ctrl o”。
基本上，保存項目并將其保存為項目的操作與上面類似。

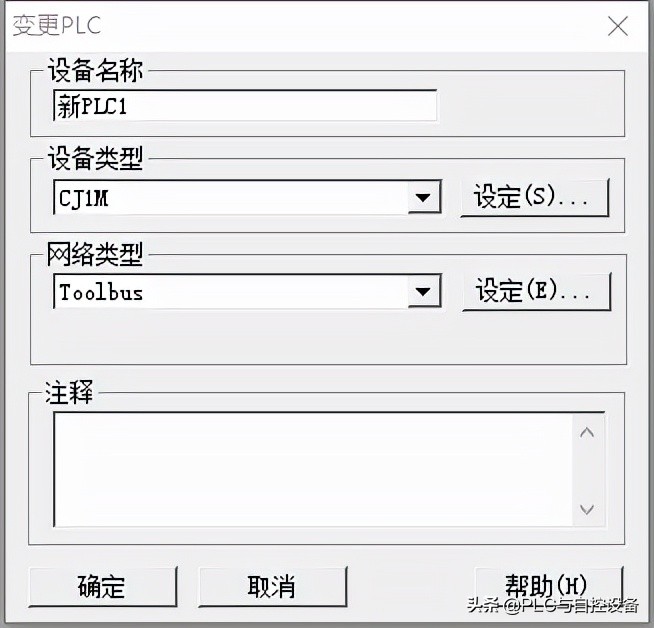

當一個新的項目建立時，將出現下圖所示的屏幕。根據實際情況選擇設備名稱、設備類型和網絡類型，然后單擊確定。

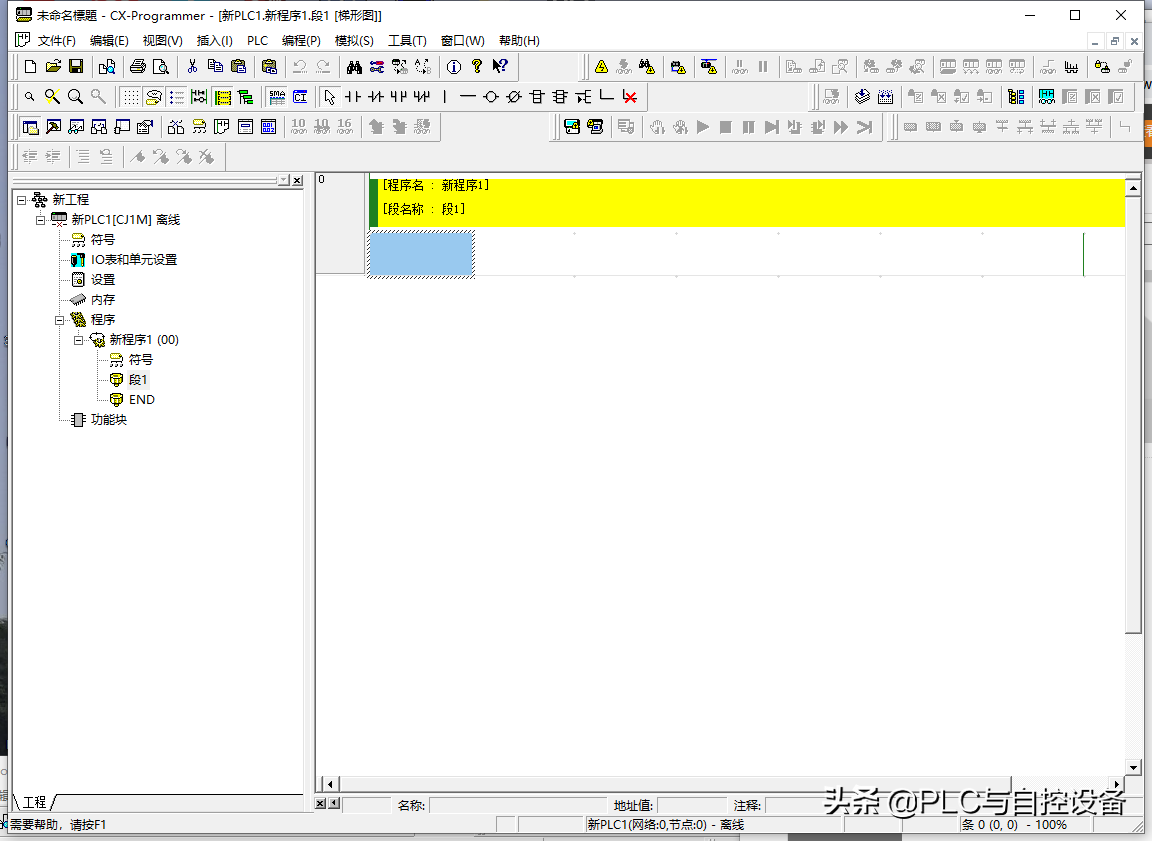

這時，出現下圖所示的畫面。屏幕左側為“項目樹區”，右側為“程序編輯區”。

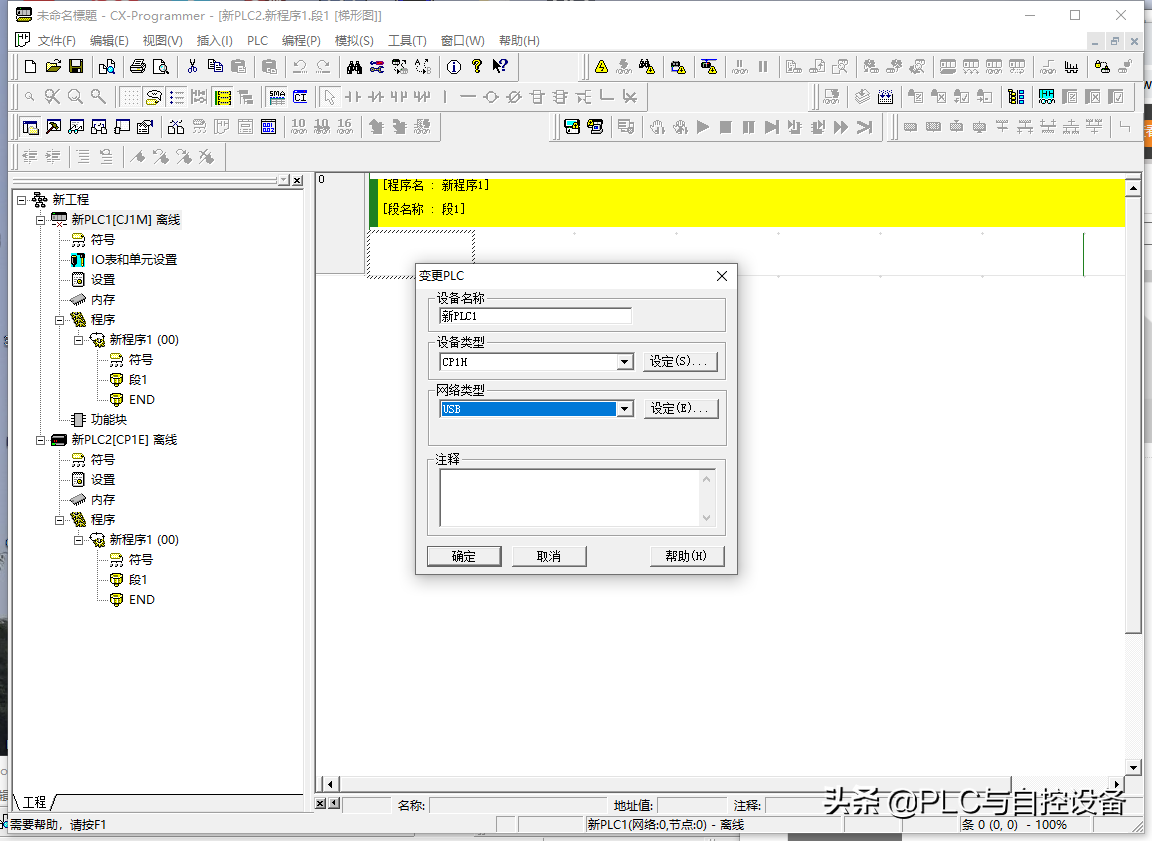

在項目樹區域中，右鍵單擊“新建項目”以插入新的可編程邏輯控制器。在PLC名稱處，用鼠標雙擊，彈出“更改PLC”窗口，可以更改設備名稱、設備類型、網絡類型等。

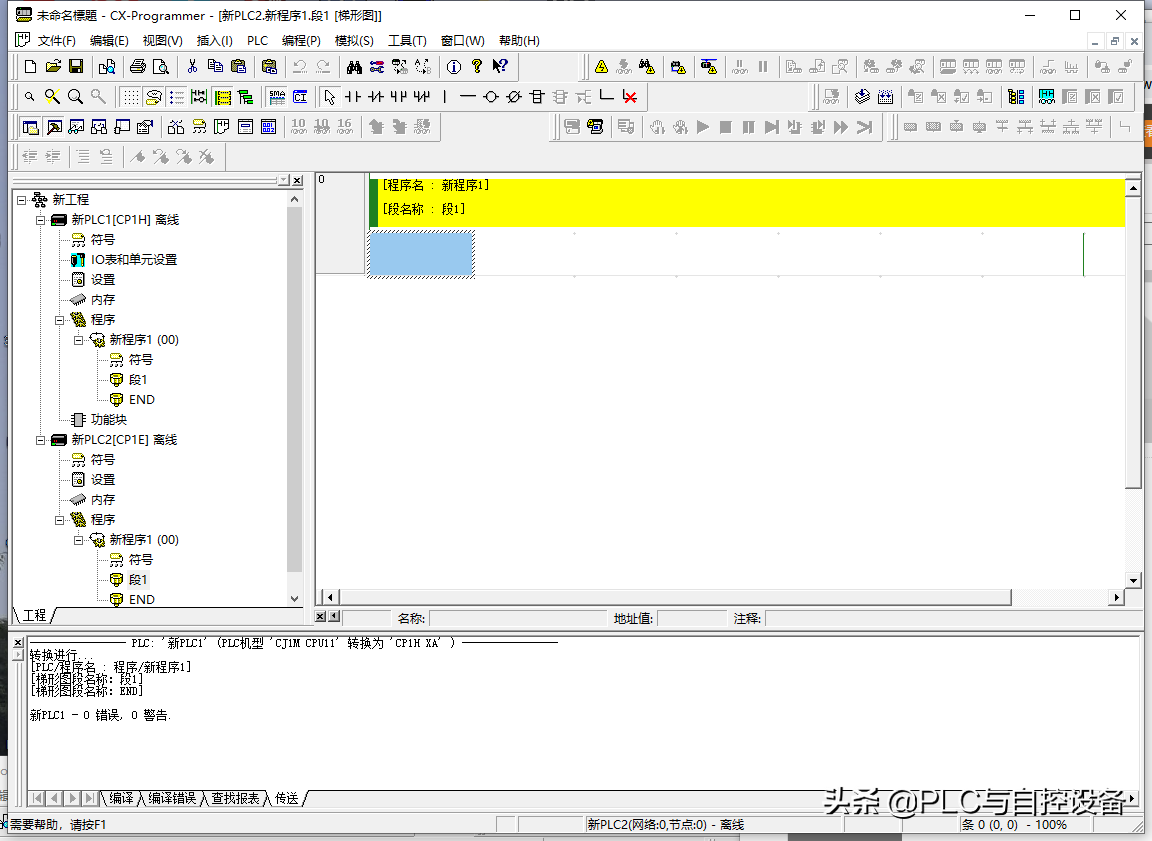

確認PLC變更后，系統會提示您變更風險。再次確認后，變更成功。這時，會自動出現一個“輸出窗口”，提示所做的更改，如下圖所示。
輸出窗口有四個選項卡：編譯、編譯錯誤、查找報告和傳輸。您可以在工具欄中單擊。
圖標打開/關閉，也可以從視圖窗口輸出(快捷鍵Alt 2)在菜單欄中選擇打開或關閉，如下圖所示。
9d3ffa4c0c3435086e084f1cc7aadb9?from=pc">其中的“查看”（Alt+3）窗口，是PLC調試時用到的重要窗口。眼鏡圖標
與西門子PLC編程軟件中的調試監看按鈕相似，與三菱PLC編程軟件中的監看窗口功能一樣。
我們在新工程項目樹中新建了兩個PLC，可以看到它們的配置功能是不一樣的。

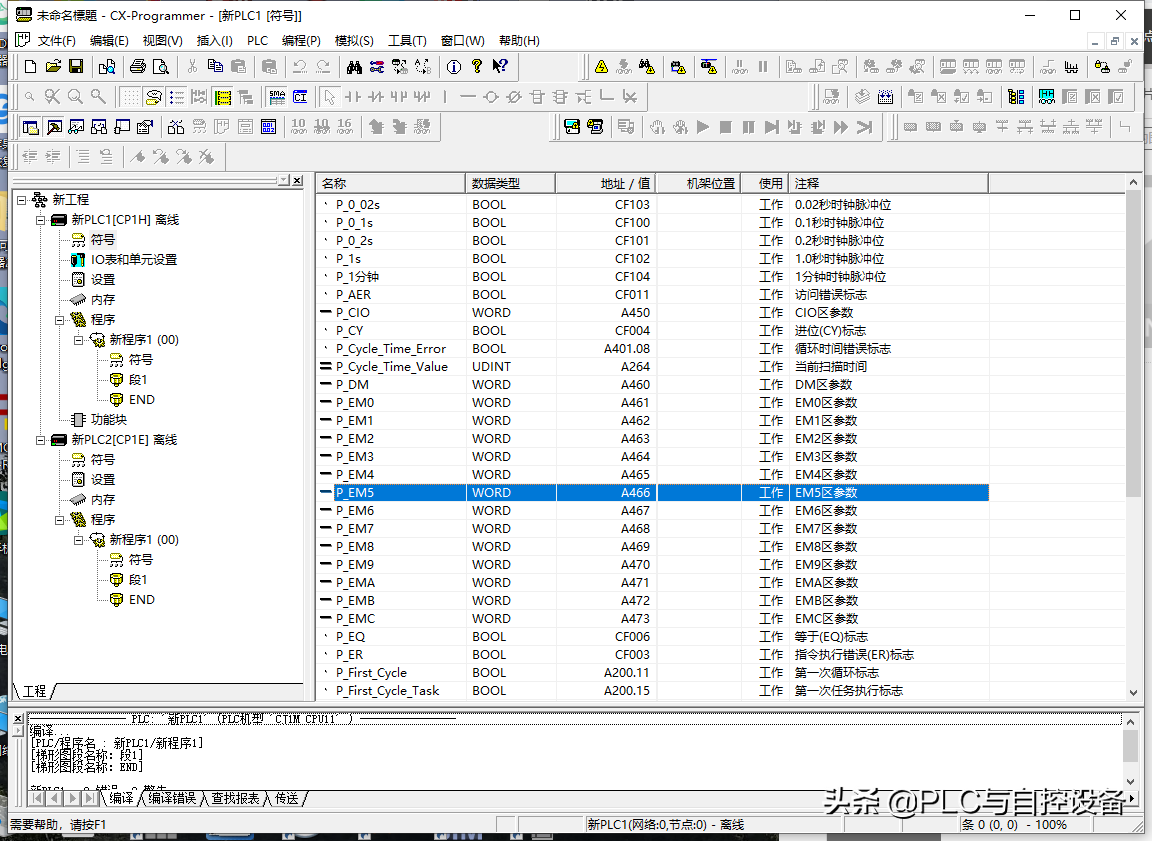

其中都有“符號”這個選項，雙擊它，可以彈出一個符號表，如下圖所示畫面。不同的PLC型號符號表中的內容數量或多或少可能不一樣，它們是常用的特殊繼電器，在程序中一般用符號表示。
歐姆龍把難記的特殊繼電器特別放在的程序左側，確實很方便查找。

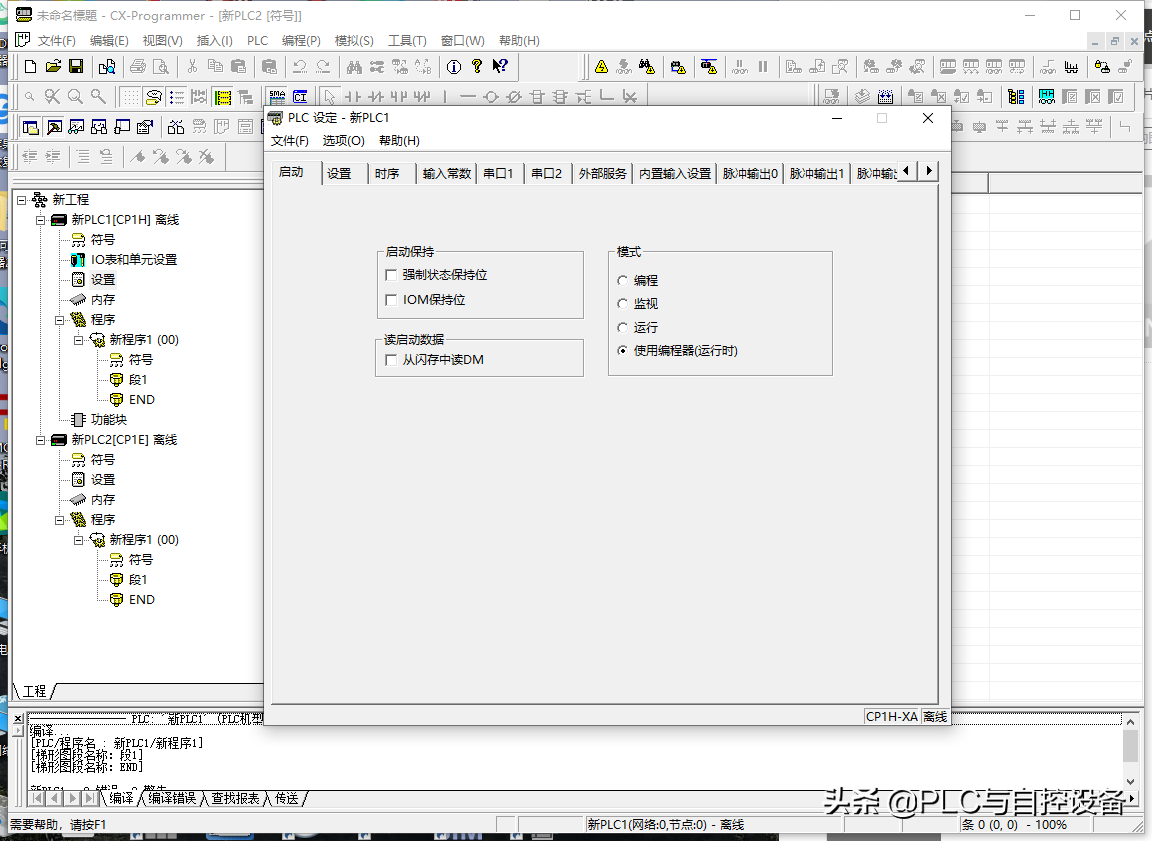

雙擊PLC下方的“設置”，可進入PLC的設定窗口。同樣，對于不同的PLC類型，“設置”中的內容也是不一樣的。

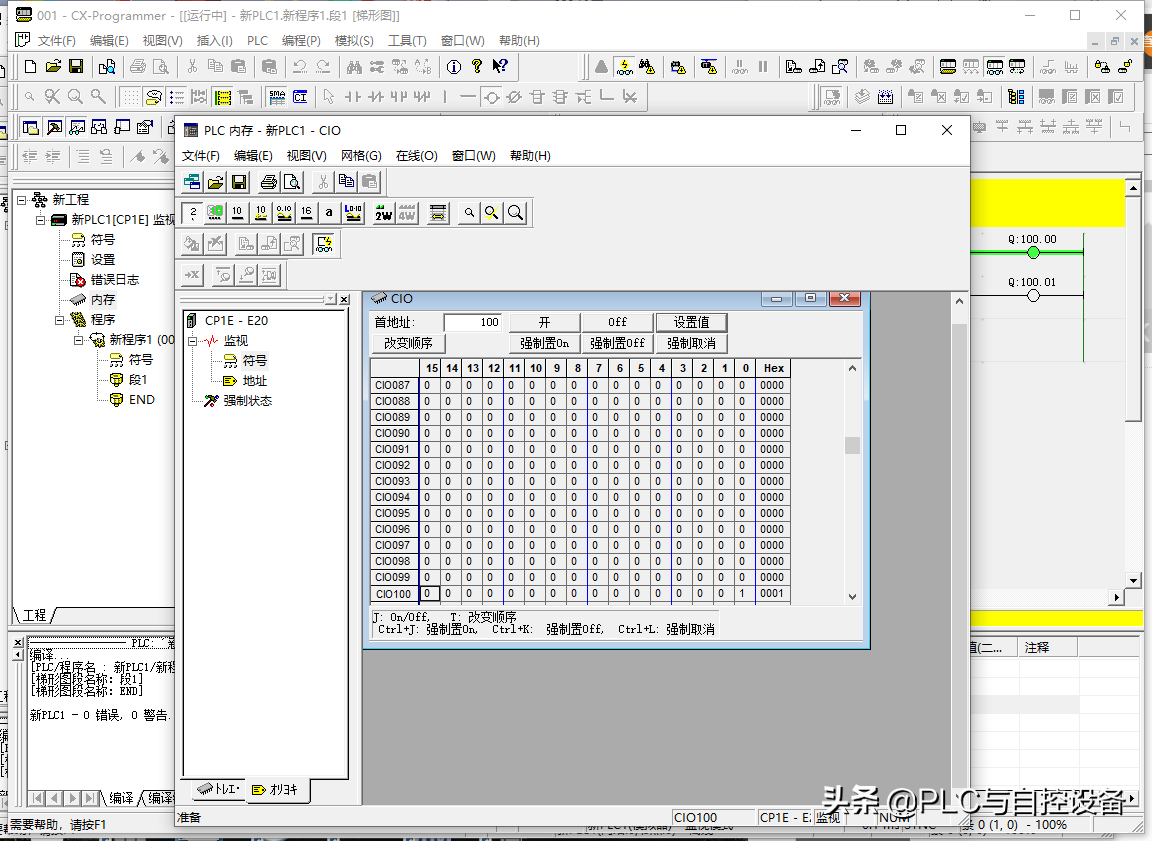

雙擊PLC下方的“內存”，可進入PLC的內部存儲器監視窗口,如下圖所示畫面，可以很方便地監控PLC絕對地址的實時狀態。
除此之外，還可以修改數據，向PLC內存中傳送、比較、強制、設置、清除、填充數據等。同樣，對于不同的PLC類型，“內存”中的內容也是不一樣的。
鼠標右擊PLC下方的“程序”，可以插入新程序；在新程序中可以插入程序段?？梢赃M行常規的打開、復制、粘貼、刪除、重命名等操作。

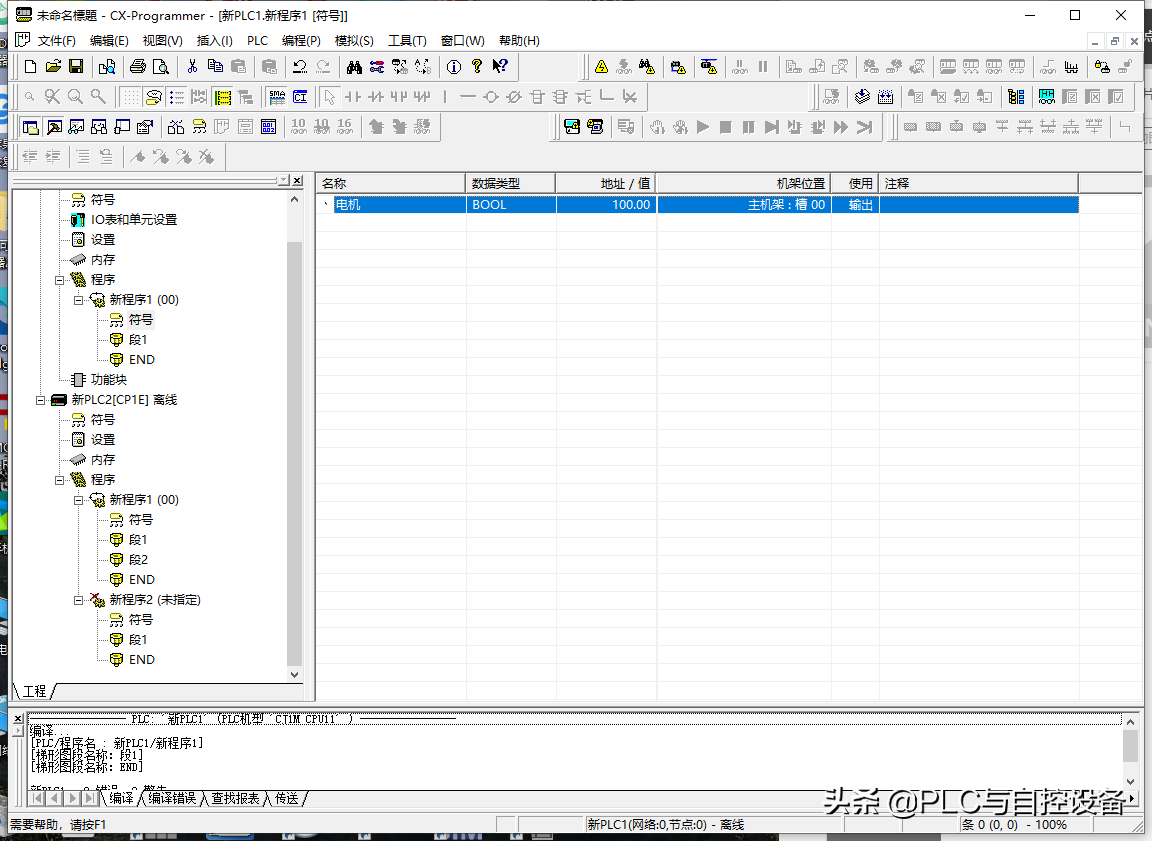

右擊程序下方的“符號”，選擇“插入符號”，可以自定義符號，與西門子PLC的“變量名”，三菱PLC的“標簽”是同一個意思。
雙擊程序名下方的“程序段”

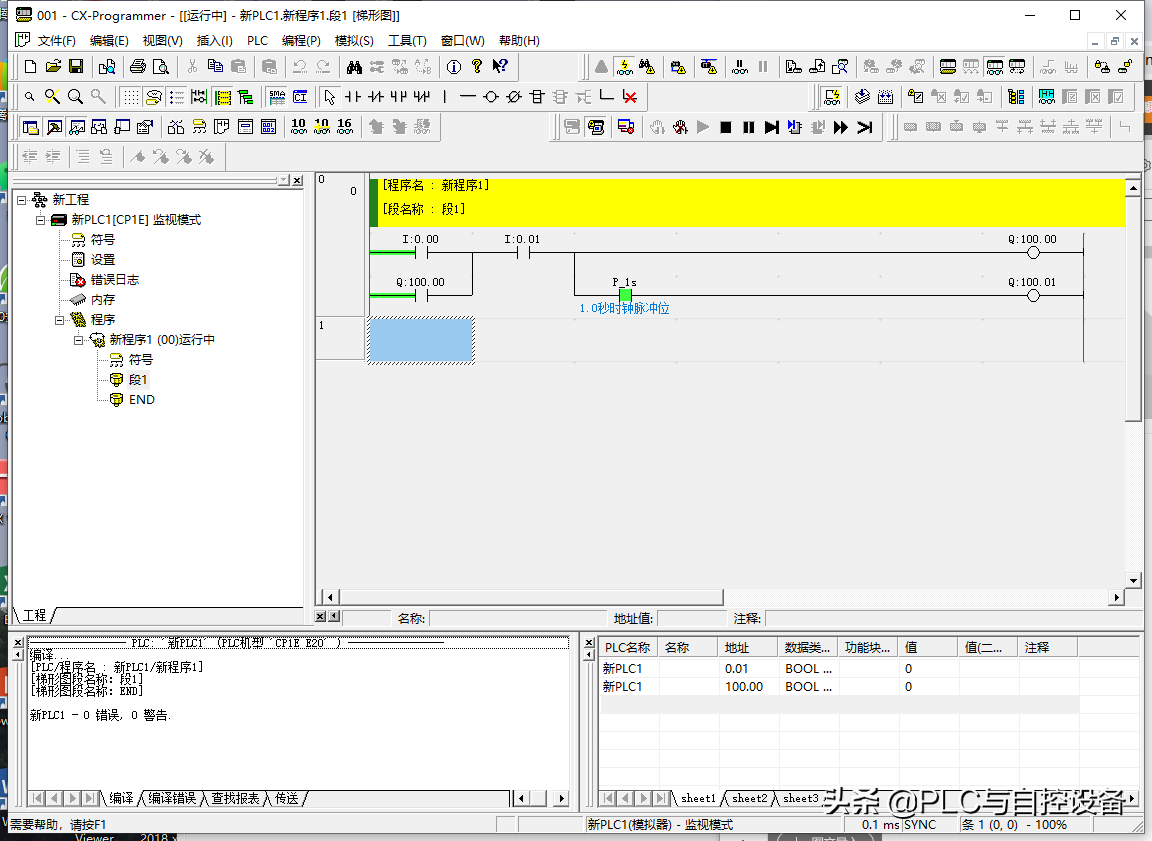

，可以在編程窗口編寫段程序。編寫好的程序可以點擊在線模擬
圖標，進行模擬運行。

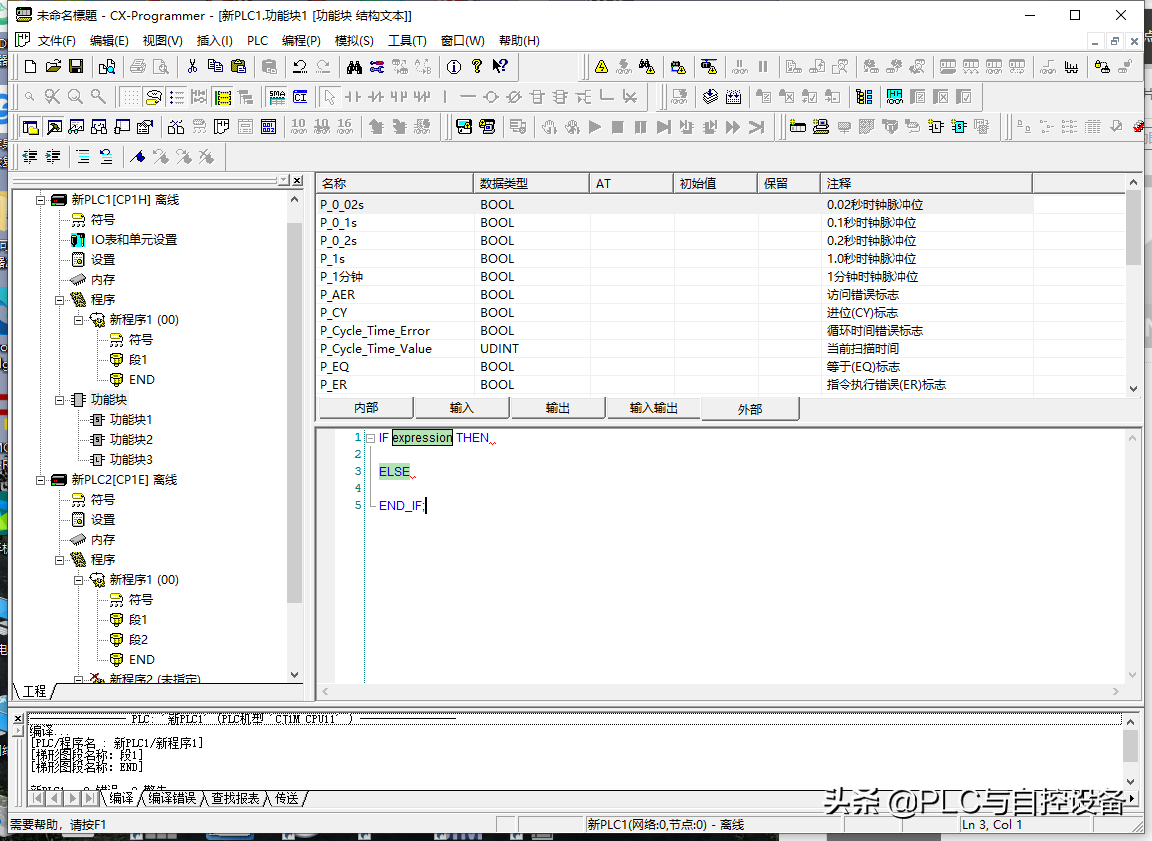

某些高線CPU的PLC類型，在PLC名稱下方有“功能塊”，右擊它可以插入功能塊，也就是函數塊FB?？梢圆迦胩菪螆D的功能塊、ST語言的功能塊和外部功能塊。
以上就是歐姆龍PLC編程軟件CX-Programmer的簡單介紹，你是否學會了呢？
