原標題：高揚程森林手抬式機動消防泵

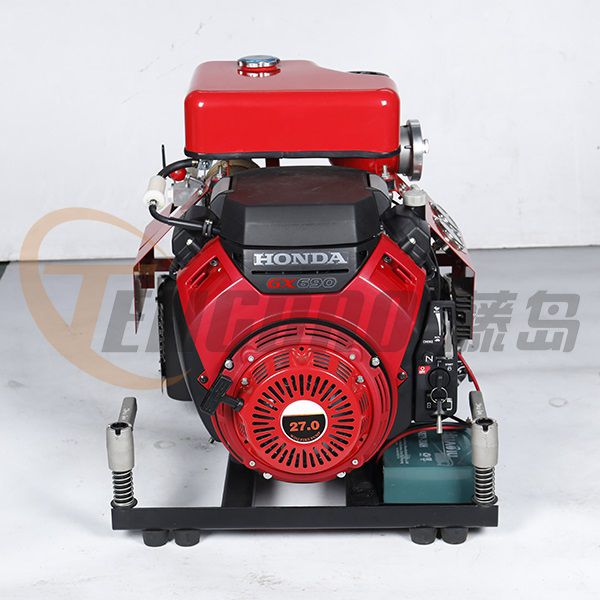

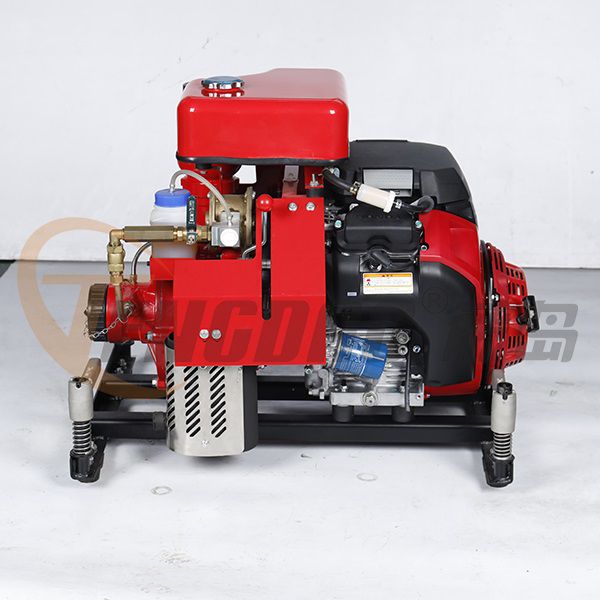

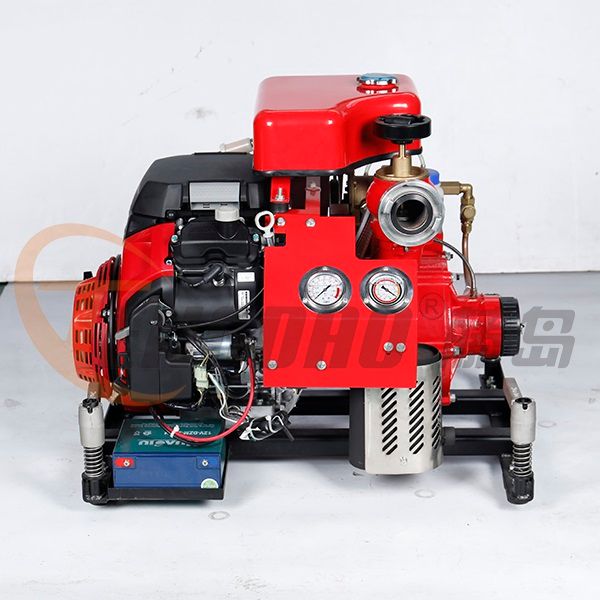

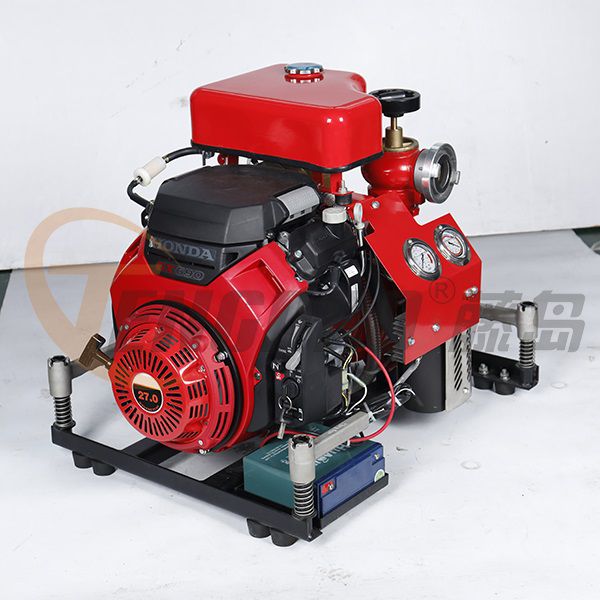

TD-20A-2 高揚程森林手抬消防泵
TD-20A-2型手抬消防泵是采用日本GX690與上海藤島實業有限公司生產的雙極水泵配套制造的。具有結構緊湊、啟動方便、出水迅速、油耗低、重量輕、工作可靠等特點。對于狹路、深巷及消防車輛不能通行場所，更具有獨特靈活機動的優點，是消防滅火、專職消防隊、森林消防隊、城鎮、農村、工礦企業、義務消防隊撲救一般物質火災及小型油類火災的理想設備.
適用范圍：消防滅火、專職消防隊、森林消防隊、城鎮、農村、工礦企業、義務消防隊撲救一般物質火災
型號：TD-20A-2（高揚程消防水泵）
揚程：145米
功率：27HP（本田GX690）
機器結構：手抬式
TD-20A-2高揚程森林手抬消防泵技術參數
外形尺寸:780×600×650mm
重量:≤95kg
額定流量:520L/min
揚程:145m
額定壓力:1.1Mpa
進水管口徑:φ65mm
出水管口徑:φ65mm
水槍噴口直徑:φ19mm
連接方式:螺紋式
最大吸深:8m
引水時間:≤20s
啟動方式:手/電啟動
發動機型號:27HP,HONDA GX690
水泵 雙級
TD-20A-2型手抬機動消防泵的保養和維護
使用注意事項
a.正確使用燃油、潤滑油牌號（按發動機用戶手冊）。
b.發動機起動后一般情況應怠速0.5分鐘后逐步提高轉速，盡量避免發動后立即拉高速。
c.發動機在運轉中如有異常振動聲響、轉速波動、飛車等現象應立即停機檢查。
d.嚴禁水泵在無水狀態下長時間高速運轉,以免損壞水封（一般不超過3分鐘）。
e.手抬泵在連續工作下需要加油時，必須停機加油，嚴禁在運轉中加油。
維護保養
手抬機動消防泵組的保養是一項非常重要的工作，它對于保證有效可靠的工作，延長使用壽命是具有重要意義的，因此，必須予以高度重視。（注：每次使用完手抬機動消防泵后，應先關閉油箱開關，使其發動機自行停機，再關閉啟動開關鑰匙）a.按發動機用戶手冊要求對發動機進行良好的維護保養，以確保發動機的優良性能和長期使用性。b.為使消防泵在應急情況下正常工作，必須每周帶負荷運轉一次，時間一般在15分鐘左右，工作結束后應對附件（吸水管、水帶、水槍等附件，涼干通風放置，以防止發霉）進行妥善保養。c.消防泵接觸過海水等有弱腐蝕的液體后，應立即進行淡水沖洗，以防泵內零件腐蝕。d.在冬季或寒冷地區等冰凍時期，消防泵使用后，應放光水泵內余水，以防泵內因冰凍而損壞零件。
故障及排除方法
a.按發動機用戶手冊要求排除發動機可能產生的故障。
b.水泵系統
c.引水不良，水泵不出水
序號
故障
排除方法
1
引水時沒關閉出水閥
關閉出水閥
2
出水閥漏氣
旋緊或檢查修復
3
吸水管各連接處漏氣
檢查各連接處并旋緊
4
管路及接口連接不良
旋緊各管路接口勿漏氣
5
吸水管漏氣
吸水管損壞應修理或調換
6
吸水管接口處墊圈損壞
更換進水口墊圈
7
吸水管或進水口有異物
檢查并排除
8
吸水過深
水泵距水面過高，應降至規定距離
9
出水閥開啟過早
須在水泵壓力上升時再逐步開啟出水閥
10
引上水后又回落
應在引上水時，放開引水操縱桿同時關閉引水閥
11
引水器閥門未打開
引水前必須先打開引水器閥門
12
水封漏水
更換泵體內水封
水泵壓力低
序號
故障
排除方法
1
發動機故障
按發動機用戶手冊排除
2
水泵內有異物
檢查清除
3
水泵放余水閥開關未關閉
關閉放余水閥開關
4
吸水管漏氣或水帶破損
檢查并糾正
5
吸水管或濾水器內有異物阻塞
檢查后去除
6
調速手柄沒有調大
加大調速手柄
7
油箱內油量不夠
停機后往油箱內加油
