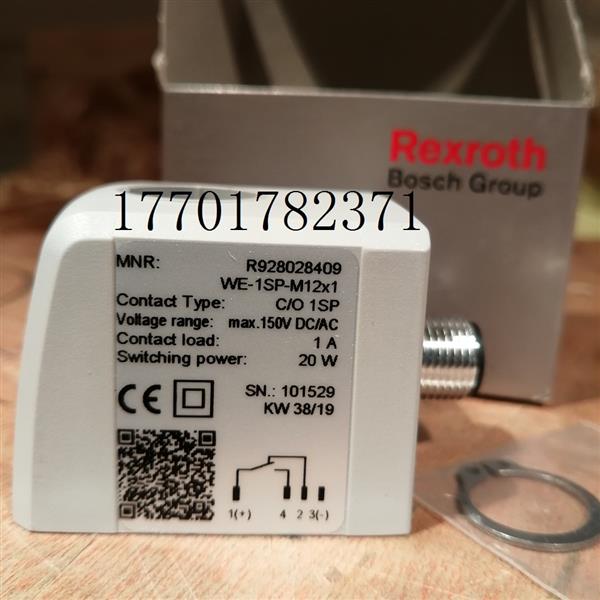

電子維護指示器WE-1SP-M12x1是簡單的電子操作設備，沒有自己的電壓源。這種簡單的電氣工作設備可用于本安型電氣油路(EExib)，設備簡單易用且符合DINEN60079-14規定，無需標記和認證即可用于第II組設備、類別2G（區域1）和類別3G（區域2）系統。此操作設備適用于爆炸區域IIB和溫度等級T5。
在潛在爆炸區域使用力士樂過濾器時，必須確保等電位連接。
電子開關元件的連接:
在默認情況下，過濾器配備了機械/可視維護指示器WO(4)。電子開關元件(2)附在機械/可視維護指示器(1)上并通過鎖緊環(6)固定。
使用力士樂過濾器時，通常必須遵守下列規定：
–組件的裝配必須始終在無應力作用下完成。
–過濾器的殼體必須始終接地。
需要在何時更換或清洗過濾器濾芯？
–在初始調試系統之后，需要更換過濾器濾芯。
–低溫啟動時，可視維護指示器(4)的紅色按鈕會彈出，并通過開關元件輸出電子信號。只能在達到工作溫度后再次按下紅色按鈕。如果按鈕立即再次彈起，或在工作溫度下仍未發出電子信號，則必須更換或清洗過濾器濾芯。
–過濾器濾芯最多使用6個月就要進行更換或清洗。
默認情況下，力士樂過濾器附帶有一個機械/可視維護指示器（WO型）。電子開關元件（WE型）作為附件提供，并且與所有機械/可視維護指示器兼容。電子開關元件附在可視維護指示器上并通過鎖緊環固定。電子維護指示器與過濾器公稱壓力無關。
背壓和/或壓差上升會相對彈簧(2)將柱塞(1)向上推。纏繞在柱塞上的線圈(3)會隨著柱塞一起移動?？梢曋羔?4)可以處于兩個有效位置。如果帶線圈(3)的柱塞(1)所處位置的壓力低于維護指示器的公稱壓力，可視指針將保持在縮回的“靜止位置”。如果首次超出公稱壓力，可視指針(5)的位置會在指針(5)線圈與柱塞(3)線圈之間的抵抗力作用下，迅速變?yōu)榈诙€(gè)可能的“接通條件”。指針將永久停留在擴展的位置，甚至在機器關閉（或壓降、冷啟動）后仍然可視（記憶功能）。必須確認這一點。
開關元件中集成的簧片觸點(6)受磁場變化的作用。存在兩個轉換點時，應安裝兩個簧片觸點。
對于電子開關元件WE-2SPSU，在溫度受抑制的情況下，通過機械/可視維護指示器的殼體進行散熱。
電子開關元件WE-2SPSU不適用于由聚酰胺纖維制成的機械/可視維護指示器(WO-S01-2.2-…-PA)。
圓形插入式連接部件.
帶三個LED的閥體：24V=綠色：備用
黃色：轉換點75%
紅色：轉換點100%
