產品介紹
BJ41W、BJ41Y保溫截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
產品特點
【常見型號】
保溫截止閥常見的型號有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。
【結構和特征】
保溫截止閥的設計與制造符合API602，BS5352和ASME B16.34；檢驗與測試按API 598，標記按MSS-SP-25;
全徑或縮徑;
明桿支架式(OS&Y);
自定心壓板壓套式;
螺栓連接、纏繞墊片密封式閥蓋螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;
整體式上密封座;
承插端符合ASME B16.11;
螺紋連接端(NPT)符合ANSI/ASME B1.20.1;
閥瓣可變換為節流型、針型、球型和止回型。
技術參數

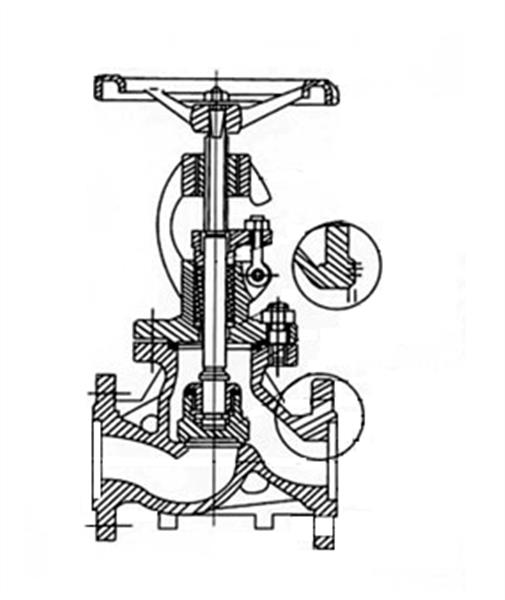

【結構示意圖】
零件名稱 | CS to ASTM | AS to ASTM | AS to ASTM | |
Type F316(L) | Type F316(L) | Type F304(L) | Type F316(L) | |
閥體 | Type A105 | A182F22 | A182F304(L) | A182F316(L) |
墊片 | 316夾柔性石墨+graphite | 316夾柔性石墨 SS+PTFE | ||
閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
圓柱銷 | A276 420 | |||
填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
閥桿螺母 | ||||
螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
銘牌 | SS | |||
手輪 | A197 | |||
填料壓板 | A216 WCB | A351 Cf8 | ||
填料 | Flexible Graphite | PTFE | ||
閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
適用介質 | 水、蒸氣、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | |
適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | |
